Productomschrijving

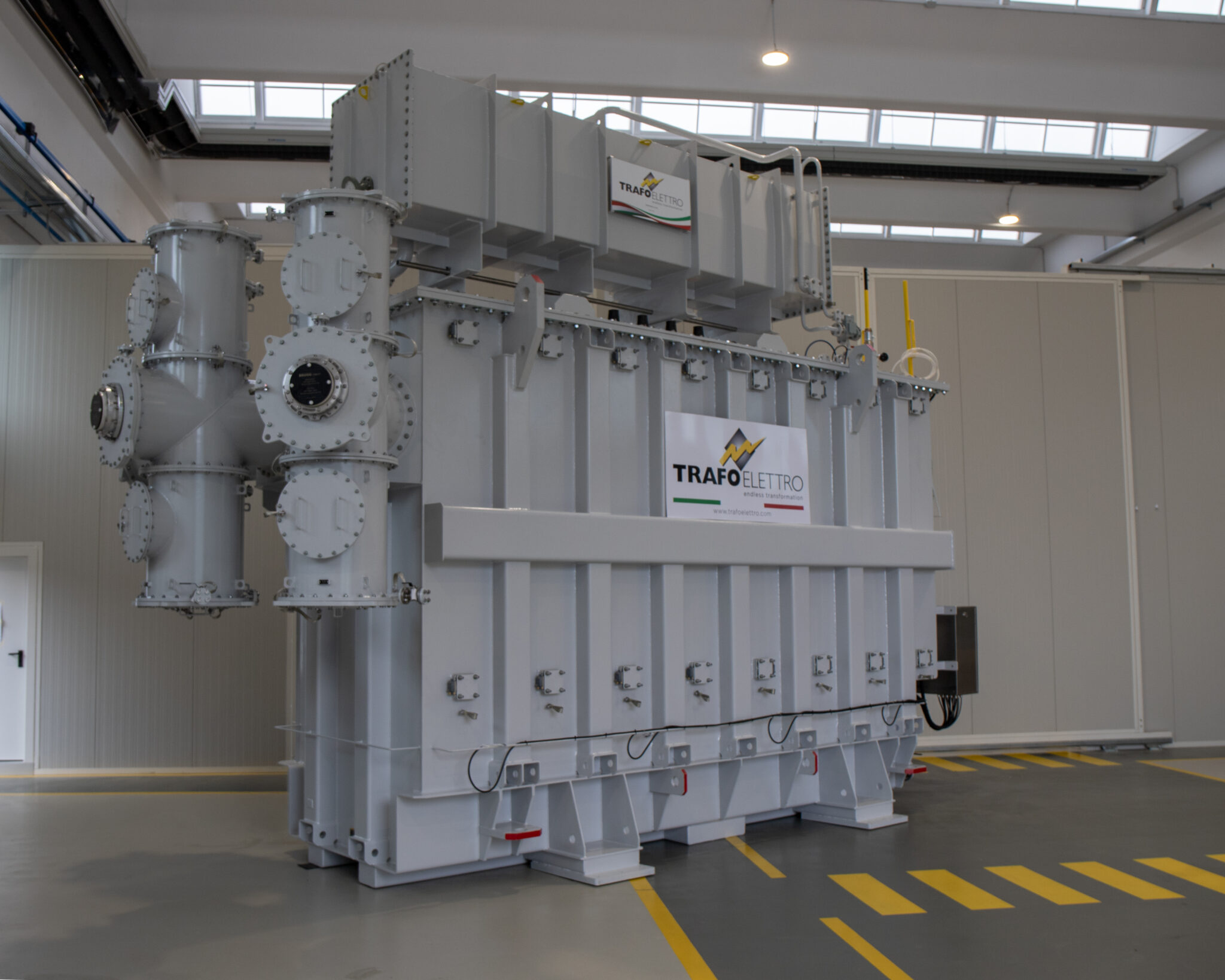

Olie transformatoren
geschikt voor een spanning tot 145kV en een vermogen tussen 25kVA en 50MVA

De op maat gemaakte in olie transformatoren bieden een compacte en betrouwbare oplossing voor uw applicaties. Vele configuraties en installaties zijn mogelijk, dankzij het typische ontwerp. Opstelling inpandig, buiten in de vrije lucht, alsmede op sterk vervuilde plaatsen. Verkrijgbaar met een aluminium of koperen wikkeling en hermetisch gesloten of met conservator.

De wikkelingen zijn geïsoleerd met met hars geïmpregneerd papier. Het gehele samenstel wordt gebakken om de hars te harden en wordt vervolgens ondergedompeld in een stalen tank met poedercoating, die vervolgens wordt gevuld met transformatorolie (of andere isolerende vloeistof), die inert en niet-geleidend is. De transformatorolie koelt en isoleert de wikkelingen en beschermt de transformatorwikkeling tegen vocht, dat op het oppervlak van de olie zal drijven. Om eventueel resterend vocht te verwijderen, wat tot overslag zou leiden, wordt de tank tijdelijk drukloos gemaakt. Daarna afgedicht met een pakking aan de bovenkant.

Standaard wordt een minerale olie toegepast. Voor inpandige opstelling wordt vaak een andere brandwerende vloeistof, zoals siliconen gebruikt.
Een hoog brandpunt en volledig biologisch afbreekbaar in het milieu gewenst? Pas dan een plantaardige oliën toe.

Beveiligingsopties

• PT-100-sensoren
• Indicator olietemperatuur
• Buchholz-relais  met conservator
• DGPT2 of DMCR beveiligingsinrichting voor controle van temperatuur, druk en oliepeil
• Oliepeilindicator
• Wikkelingstemperatuurindicator
• Overdrukventiel
• Beveiliging tegen overspanning
• Silicagel beluchter om de lucht te filteren van vocht in de conservator

Speciale accessoires

• Ventilatoren voor luchtgeforceerde koeling om het vermogen tot 40% te verhogen
• Elektrostatisch scherm tussen de wikkelingen
• Trillingsdempers voor de vermindering van transformatortrillingen en dus van het geluid
• Stroomtransformatoren
• Aftakschakelaar (OLTC)
• Flexibele separator om het contact tussen olie en lucht in de conservator te vermijden
• Omkasting voor kabel doorvoeringen
