Intelligente net- en systeembeveiliging voor decentrale opwekeenheden
Bewaakt onder- en een overspanning. onder- en overfrequentie, vectorsprong, RoCoF
Zelfbewaking en datalogger
Bouwbreedte 107mm
ANSI 27, 81U, 81O, 59, 78V
Meer informatie| Producttype | Netontkoppeling |
|---|---|
| Montage | DIN-rail |
| Serie | Professional |

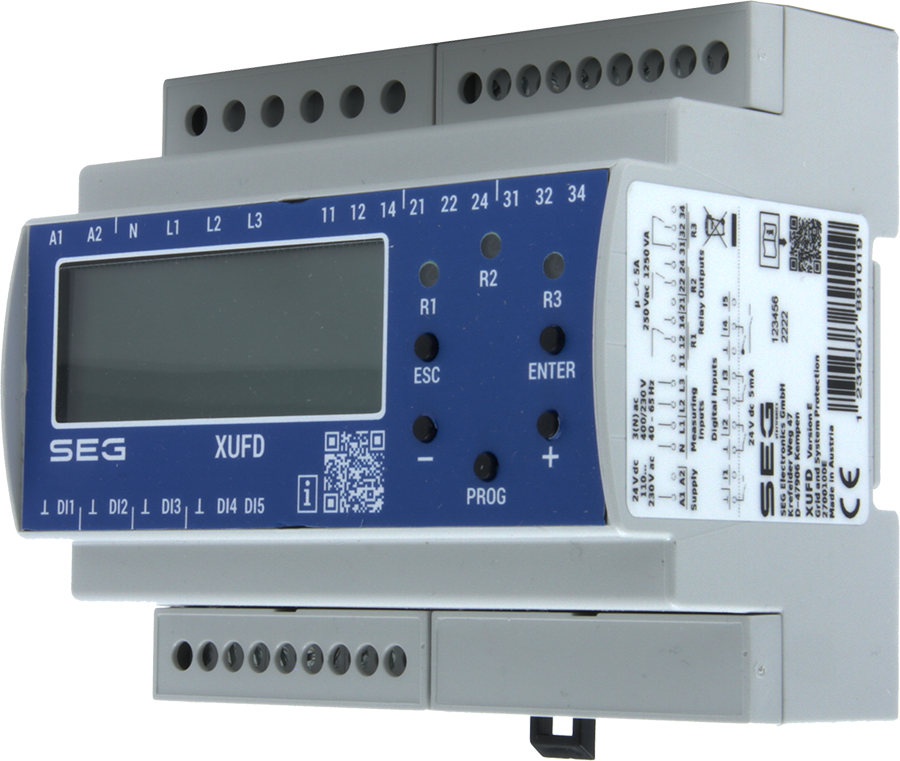

De XUFD is een intelligent en compact netontkoppelrelais voor draaistroomnetten. Wordt ingezet als net- en systeembeveiliging voor decentrale opwekeenheden op laagspanningsniveau, zoals waterkracht- en fotovoltaïsche systemen.
De wettelijke voorschriften voor dit type beveiliging verschillen van land tot land, maar in het algemeen is een dergelijke beveiliging zelfs voor relatief kleine installaties (10 … 30 kW) verplicht, zodra zij op het openbare net worden aangesloten.
Dit netontkoppelrelais bewaakt onafhankelijk een onder- en een overspanning, onder- en overfrequentie, vectorsprong en RoCoF. De grenswaarden en gemeenschappelijke uitschakelvertraging worden eenvoudig op het front ingesteld en beschermd door een zegelbare afdekkap. Verder is het relais voorzien van zelfbewaking, doordat twee gescheiden meetkanalen elkaar permanent vergelijken. Alsook eenvoudig en snel te configureren, doordat alle beveiligingsinstellingen zijn gerangschikt volgens aansluitrichtlijnen.
Dit intelligent en compact netontkoppelrelais met een helder LCD(4×20 karakters) monteer je eenvoudig op een DIN-rail.
Bovendien informeren drie LED-indicatoren op het front de gebruiker over de status. Een uitgangsrelais voorziet in een melding naar bijvoorbeeld een GBS en een datalogger vereenvoudigd het storing zoeken.
Voor een groot aantal landen beschikt de XUFD al over de geldende aansluitrichtlijnen in de vorm van vooraf geconfigureerde parametersets. Het relais is direct klaar voor gebruik volgens de richtlijn na bevestiging van uw keuze.
Als de richtlijn voor bepaalde instellingen andere waarden toestaat, dan is de invoer eenvoudig. Dit is inclusief controle op alle ingebrachte instellingen of deze in overeenstemming met de gespecificeerde richtlijn.
Eveneens is een vrij configureerbare parameterset beschikbaar.; onafhankelijk van de specificaties kunnen de beveiligingsfuncties (onder-/overspanning, onder-/overfrequentie, frequentiegradiënt/RoCoF, vectorsprong) worden ingesteld.
ANSI
27, 59, 59VO, 78V, 81U/O, 81R
